Установка принтера CITIZEN Ct-S280

<< Click to Display Table of Contents >>

Navigation:  Керівництво з установки та налаштуванню > Установка принтерів >

Установка принтера CITIZEN Ct-S280

Previous pageReturn to chapter overviewNext page

Установка USB-Serial Converter

Підключіть принтер до мережі, а USB шнур до комп'ютера і ввімкніть принтер. Автоматично має з'явитися вікно (Мал. 1).

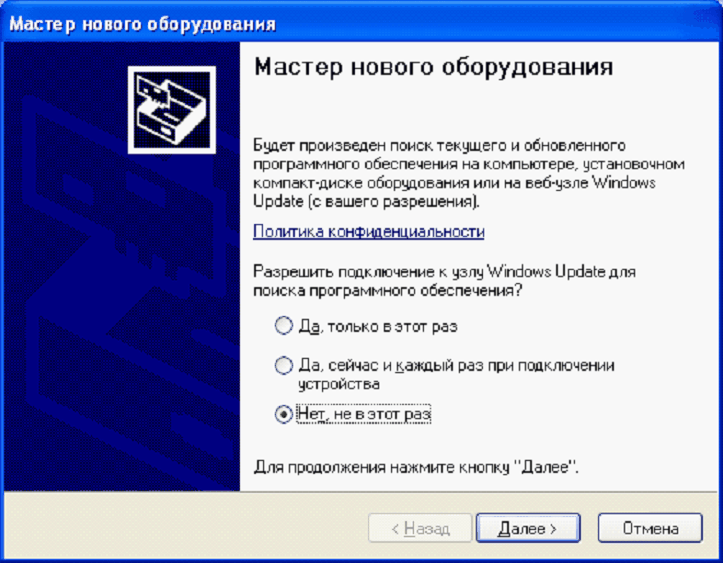

Мал. 1



Вкажіть пункт, який зазначений на зображенні і натисніть на кнопку Далі. З'явиться наступне вікно (Мал. 2).

Мал. 2



Вкажіть пункт Установка з вказаного місця і натисніть на кнопку Далі. Відкриється вікно (Мал. 3). Необхідно натиснути на кнопку Огляд. Відкриється вікно (Мал. 4).

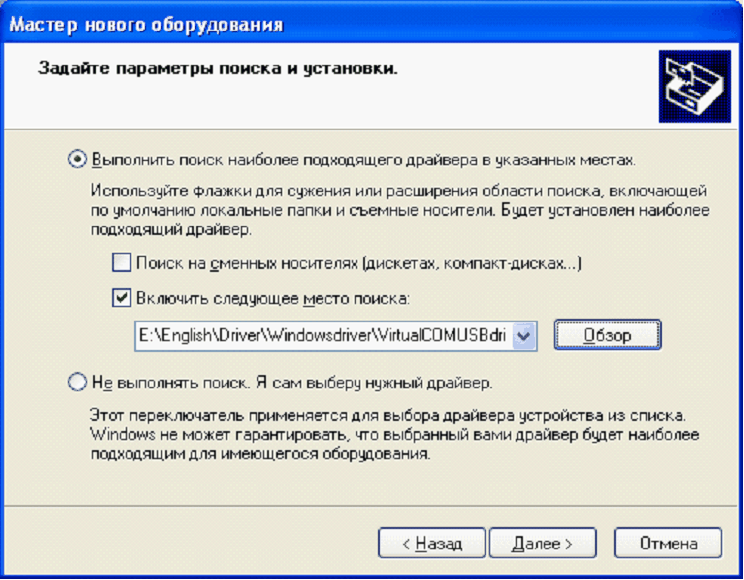

Мал. 3

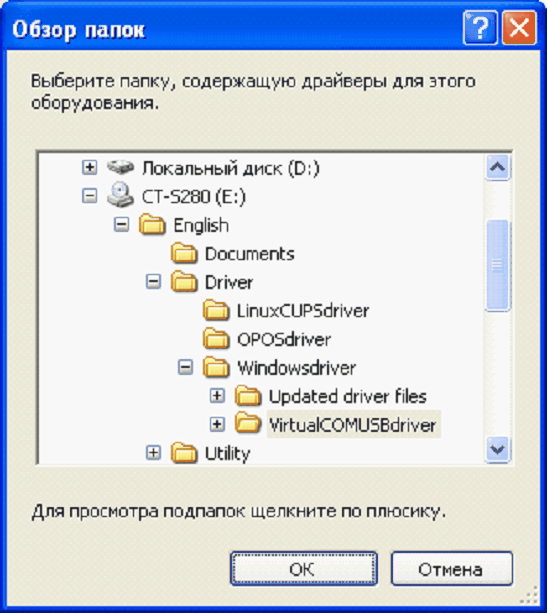

Мал. 4

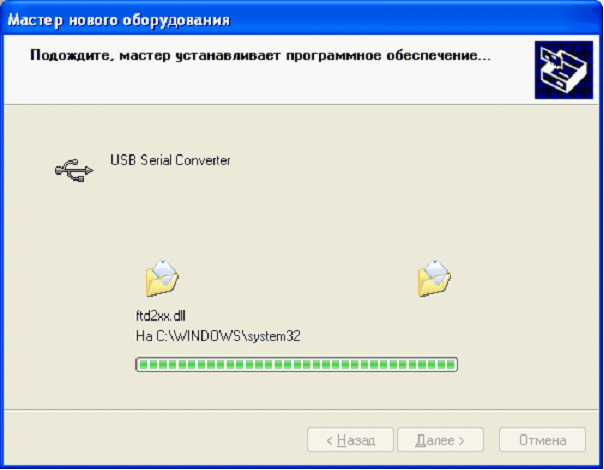

В даному вікні необхідно вказати «шлях» до драйверів встановленого обладнання. Виберіть драйвер, як це показано на малюнку (папка VirtualCOMUSBdriver) і натисніть на кнопку ОК. Після цього почнеться установка (Мал. 5).

Мал. 5



Установка USB-Serial Port

Після установки, автоматично з'явиться вікно (Мал. 6).

Мал. 6

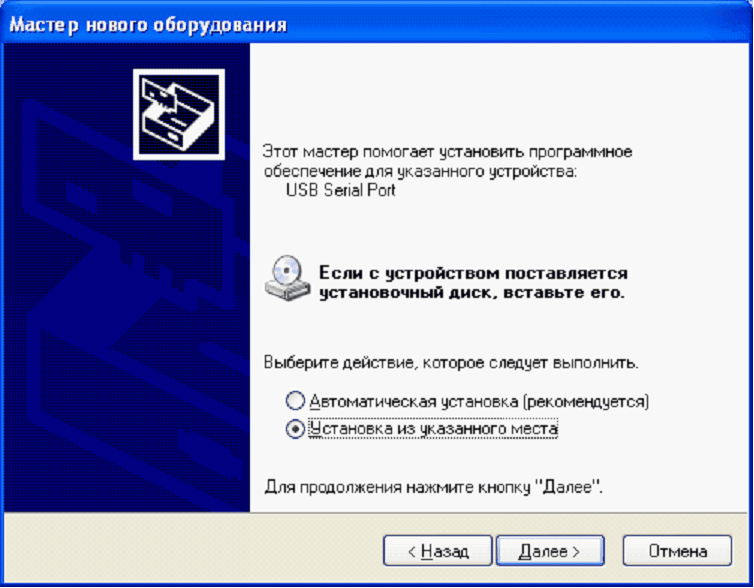

В даному вікні необхідно натиснути на кнопку Далі і відкриється вікно з початком установки USB Serial Port (Мал. 7).

Мал. 7



В даному вікні необхідно вибрати пункт Установка з вказаного місця і натиснути на кнопку Далі. Відкриється вікно (Мал. 8).

Мал. 8



Натисніть на кнопку Огляд для вибору драйвера необхідного для установки обладнання (Мал. 9).

Мал. 9

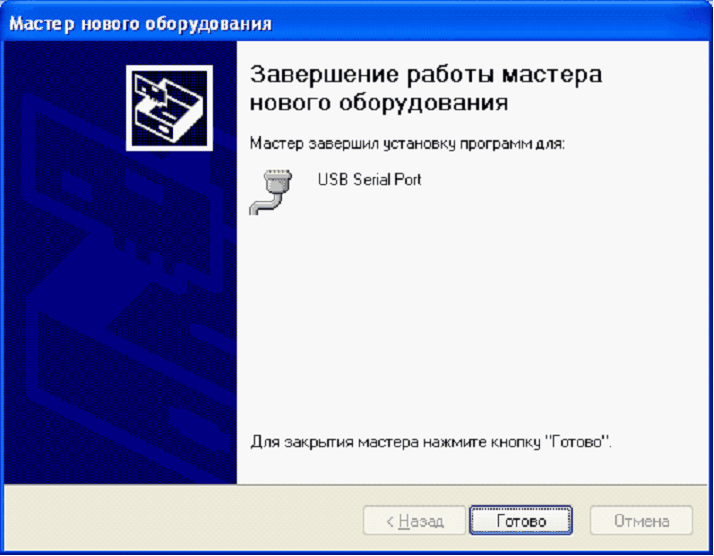

В даному вікні необхідно вказати «шлях» до драйверів встановленого обладнання. Виберіть драйвер, як це показано на малюнку (папка VirtualCOMUSBdriver) і натисніть на кнопку ОК. Після успішного закінчення установки з'явиться вікно (Мал. 10). Натисніть на кнопку Готово. Установка USB Serial Port завершена.

Мал. 10

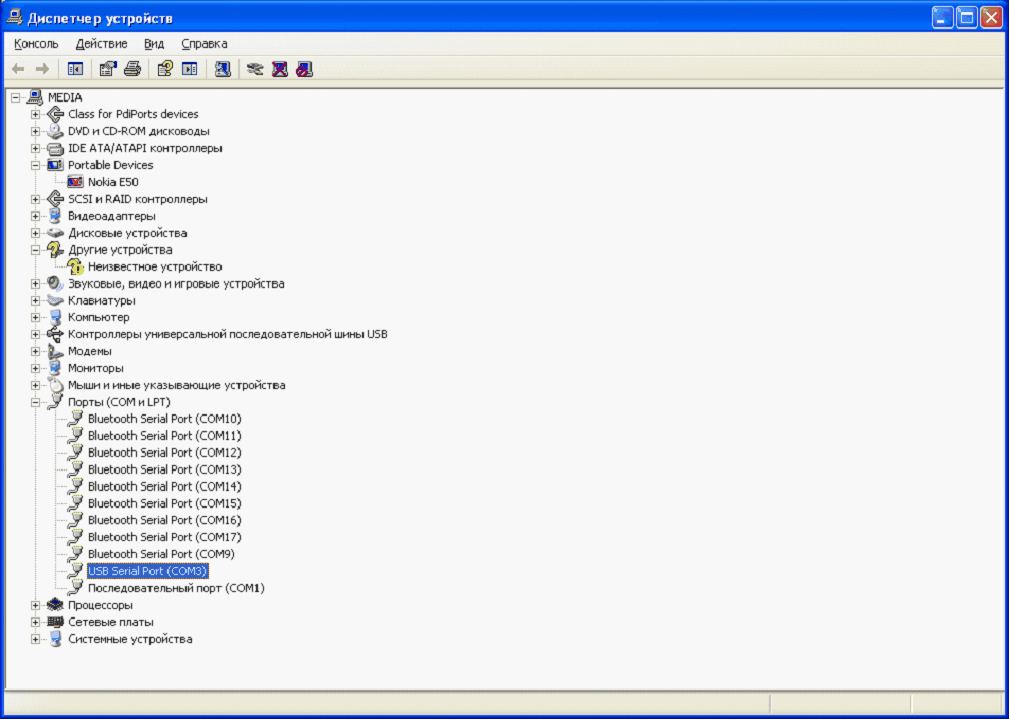

Необхідно дізнатися на який номер порту було встановлено USB Serial Port. Для цього необхідно натиснути правою клавішею миші на іконці Мій комп'ютер (Робочий стіл). У списку виберіть пункт Властивості. Відкриється вікно Властивості системи. Натисніть на закладку Устаткування і далі на кнопку Диспетчер пристроїв. Відкриється однойменне вікно (Мал. 11).

Мал. 11



Розгорніть за допомогою кнопки «плюсик» пункт Порти (COM і LPT), як це зазначено на малюнку. Необхідно знайти напис USB Serial Port (COM «номер порту»). Даний номер необхідно записати або запам'ятати.



Установка Принтера

Необхідно зайти в пункт меню Пуск - Принтери і факси. Відкриється наступне вікно (Мал. 12).

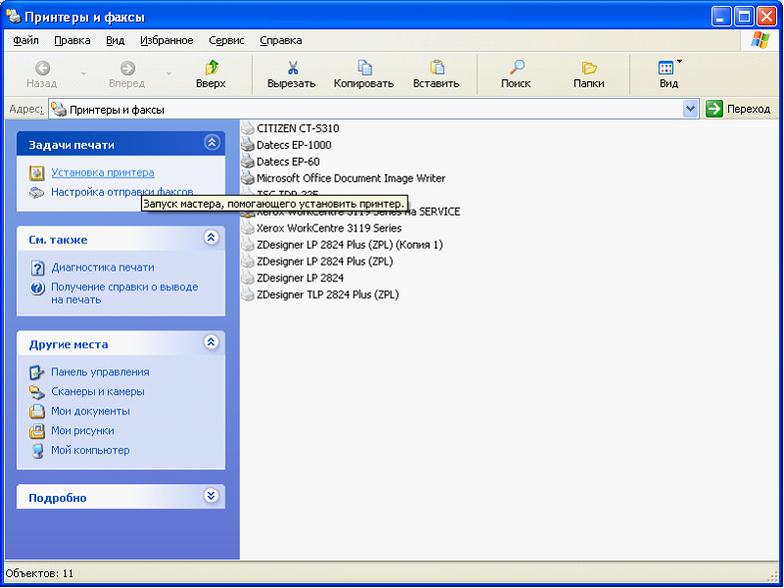

Мал. 12



В даному вікні необхідно натиснути на напис Установка принтера в лівій частині вікна. Відкриється вікно (Мал. 13).

Мал. 13

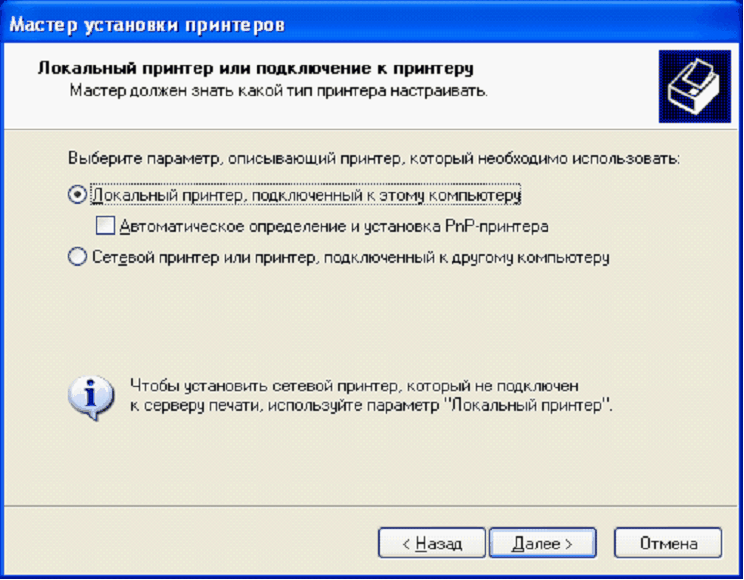

В даному вікні необхідно натиснути на кнопку Далі. Відкриється вікно (Мал. 14).

Мал. 14



Вкажіть пункт, як це зроблено на малюнку вище і натисніть на кнопку Далі. Після цього відкриється вікно (Мал. 15).

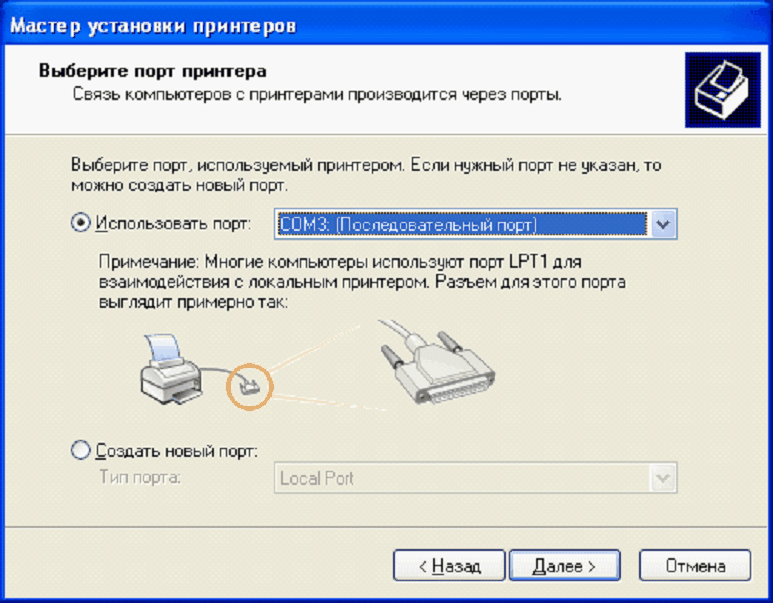

Рис.15



В поле Використовувати порт за допомогою меню, що випадає необхідно вибрати той номер порту, який був зазначений в диспетчері пристроїв (USB Serial Port «номер порту»). Після вибору натисніть на кнопку Далі. Відкриється вікно (Мал. 16).

Мал. 16



В даному вікні необхідно натиснути на кнопку Встановити з диска. Відкриється вікно (Мал. 17). В даному вікні за допомогою кнопки Огляд виберіть необхідний драйвер (Мал. 18)

Установка принтера - Мал. 17

Мал. 17

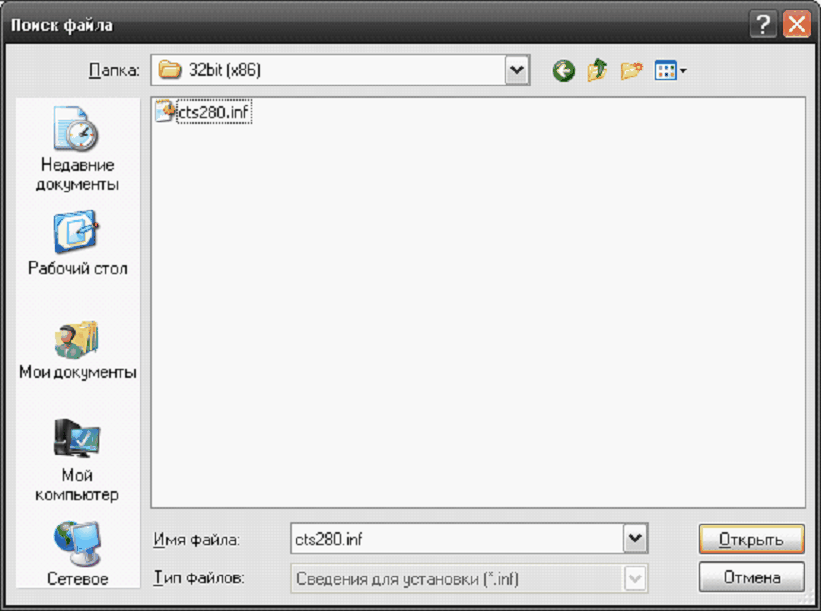

Мал. 18



Даний драйвер знаходиться за наступним шляхом: Компакт диск (CT-S 280) -English-Driver-Windowsdriver-Update driver files-Driver-32bit (х86). Виберіть даний драйвер натисканням миші і натисніть на кнопку Відкрити. З'явиться вікно (Мал. 19).

Мал. 19



В даному вікні натисніть кнопку Далі. Після цього в наступних вікнах залишайте все за замовчуванням і натискайте на кнопку Далі. В даному вікні (Мал. 20).

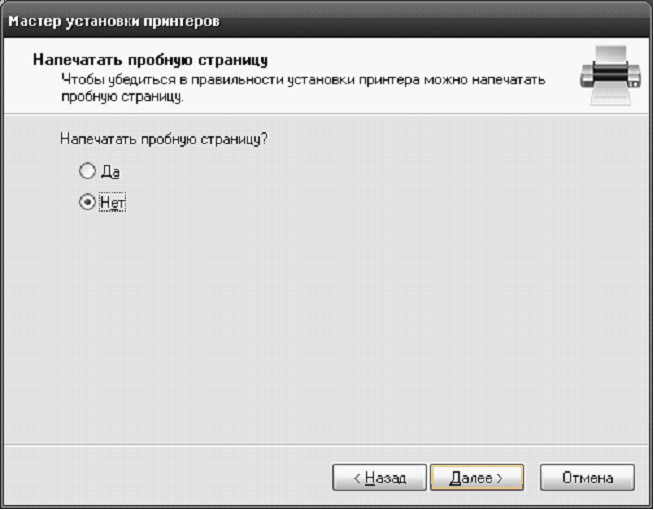

Мал. 20



Відзначте, що друкувати тестову сторінку не потрібно і натисніть кнопку Далі. Установка принтера завершена, про що свідчитимуть наступне вікно (Мал. 21).

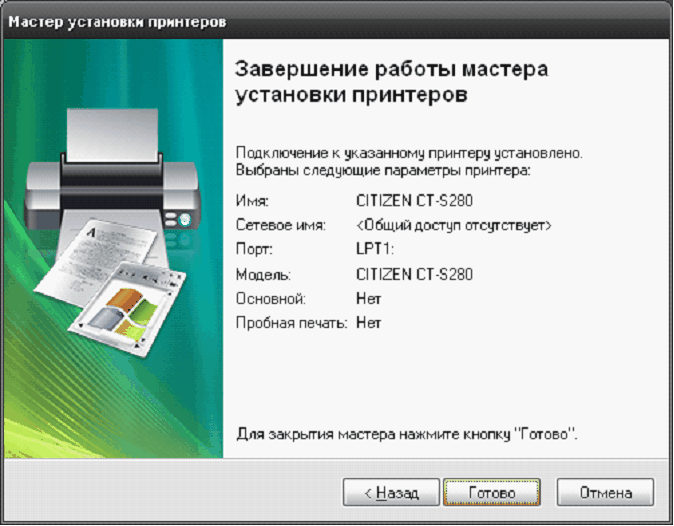

Мал. 21



Натисніть на кнопку Готово.

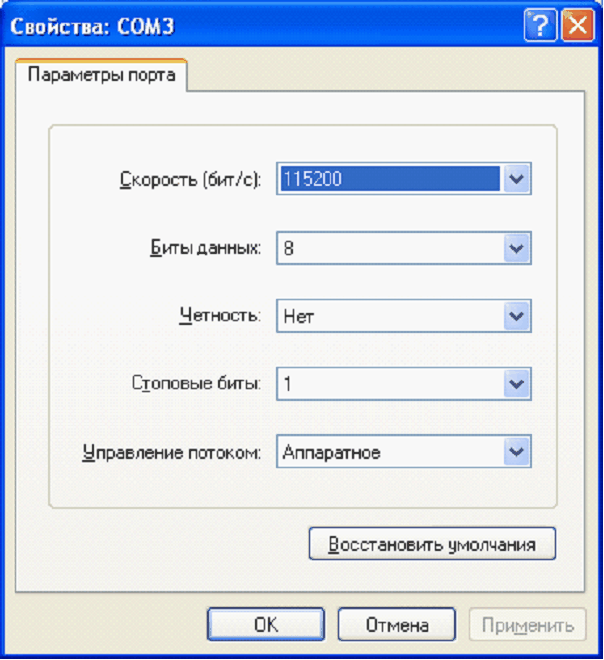

Тепер нам необхідно налаштувати порт. Для цього треба зайти Пуск - Принтери і факси - двічі натисніть по встановленому принтеру (CITIZEN CT-S280). Відкриється вікно з однойменною назвою. Виберіть пункт меню Принтер - Властивості. Відкриється вікно, в ньому виберіть закладку Порти і натисніть на кнопку Налаштування порту. Відкриється вікно (Мал. 22).

Мал. 22



За допомогою випадаючих меню кожного поля виберіть пункти, як це показано на малюнку і натисніть кнопку ОК. Поверніться до закладці Загальні та натисніть на кнопку Пробний друк, якщо всі виконані операції були зроблені коректно, повинна вийти пробна сторінка зі встановленого принтера.
