Інструкція з підключення POS-терміналів Verifone X990 за протоколом SSIAxECR (на прикладі термінала РайффайзенБанкаАваль)

Технологія підключення банківського термінала за протоколом SSIAxECR використовується для підключення терміналів типу Verifone X990.

Для підключення термінала за цим протоколом потрібно, щоб на локальному комп'ютері (до якого підключений термінал) були встановлені відповідні драйвери, а на комп'ютері з Торгсофт повинен бути присутній файл бібліотеки AxECR2017_x990.dll. Бібліотека повинна бути зареєстрована (використовується команда regsvr32).

Налаштування суміщення на терміналі

Для налаштування суміщення термінала з Торгсофт на терміналі повинно бути встановлено відповідний додаток і налаштовано тип суміщення. Також термінал повинен бути підключений до Інтернету (для з'єднання з хостом і для можливості оновлення ПО техпідтримкою банку).

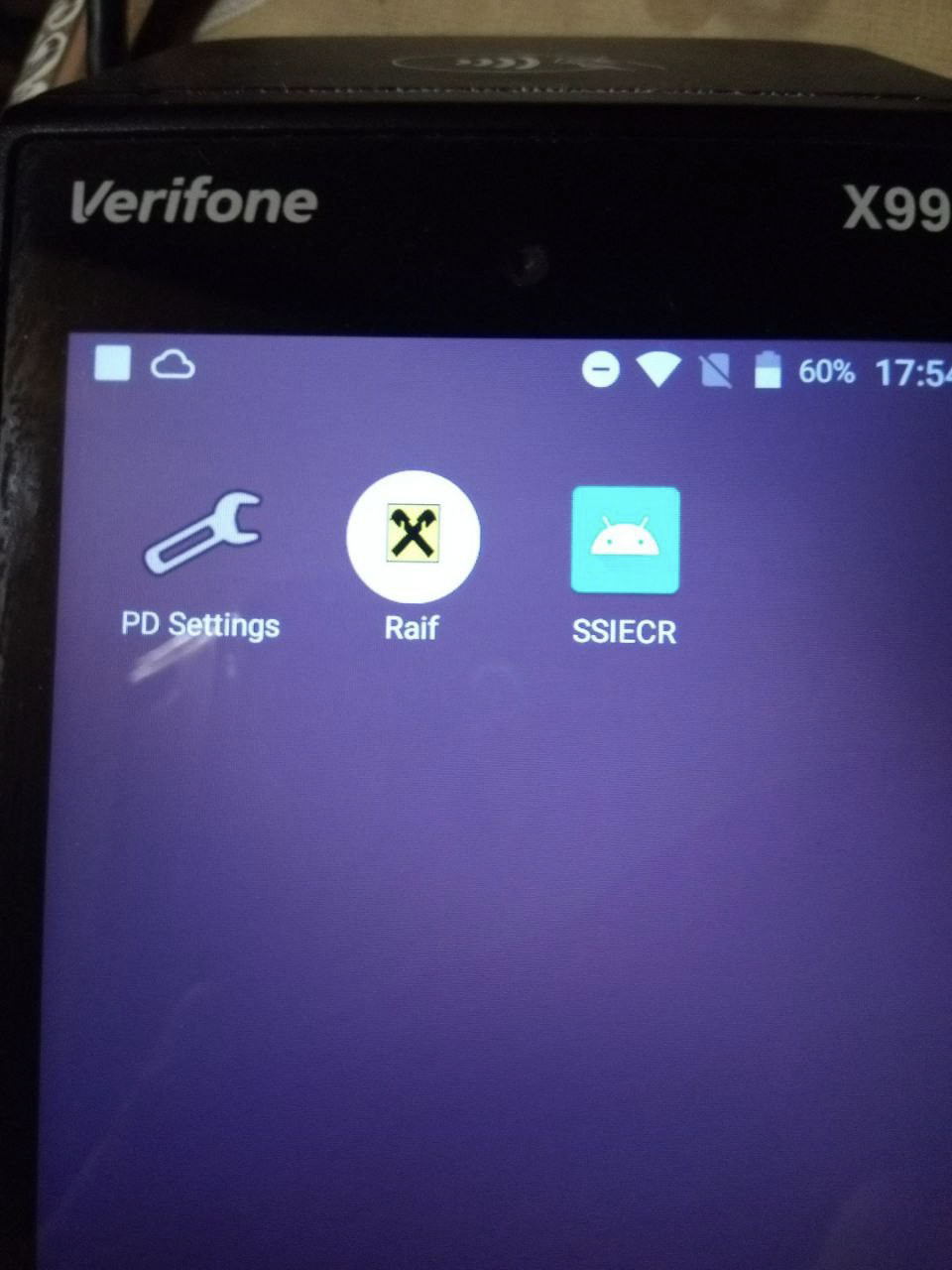

Мал. 1



•Raif - додаток банку. За допомогою нього налаштовується підключення до Інтернету та інші параметри, що не мають відношення до інтеграції з Торгсофт;

•SSIECR - додаток для суміщення термінала з касою, в даному випадку з Торгсофт.

Якщо додаток SSIECR було встановлено і налаштовано, то він буде запущений автоматично при включенні термінала. Щоб вийти з нього, треба натискати на напис Сховати додаток в лівому нижньому кутку екрана додатка (Мал. 7).

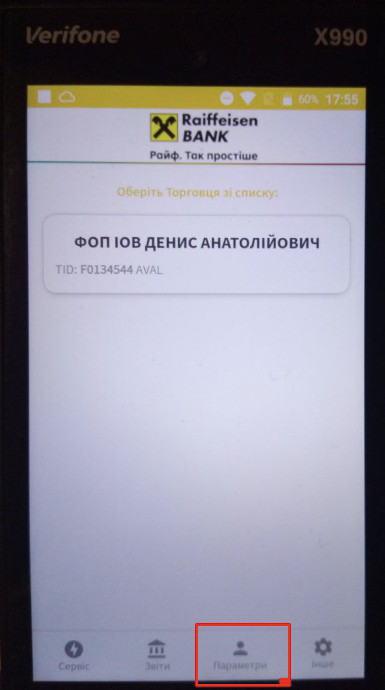

Для налаштування підключення слід зайти в додаток Raif в Параметри (Мал. 2).

Мал. 2

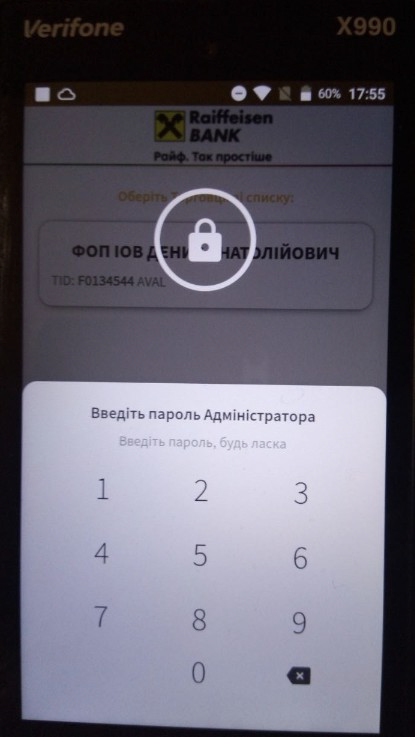

Для входу в Параметри потрібно ввести пароль Адміністратора (Мал. 3).

Мал. 3



У тестовому конкретному випадку це було 1234 (пароль для звітів — 1111, і пароль у налаштуваннях: останні 4 цифри сер. номера термінала і 4 цифри поточного часу, наприклад на терміналі з серійним номером *****2221 на час 22:00 пароль буде таким: 22212200, де 2221 це останні чотири цифри сер. номера, а 2200 це години і хвилини).

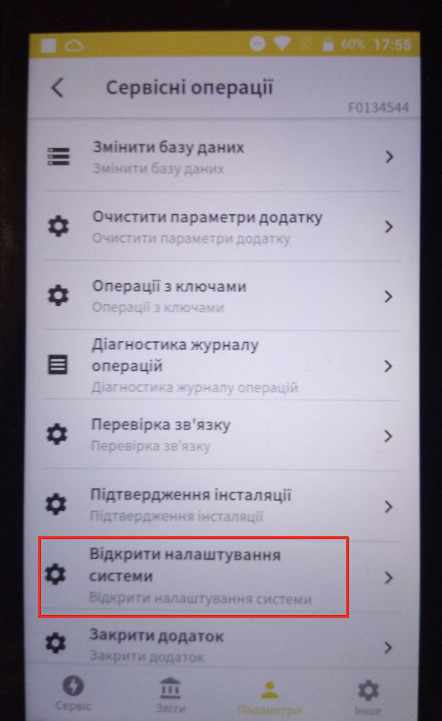

Після введення пароля відкриється список сервісних операцій, де потрібно вибрати Відкрити налаштування системи (Мал. 4).

Мал. 4

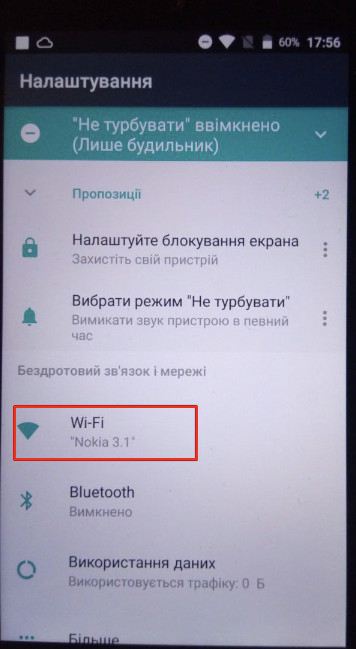

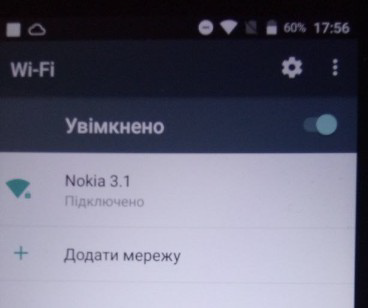

У налаштуваннях системи вибрати Wi-Fi і налаштувати потрібне підключення (Мал. 5).



Мал. 5

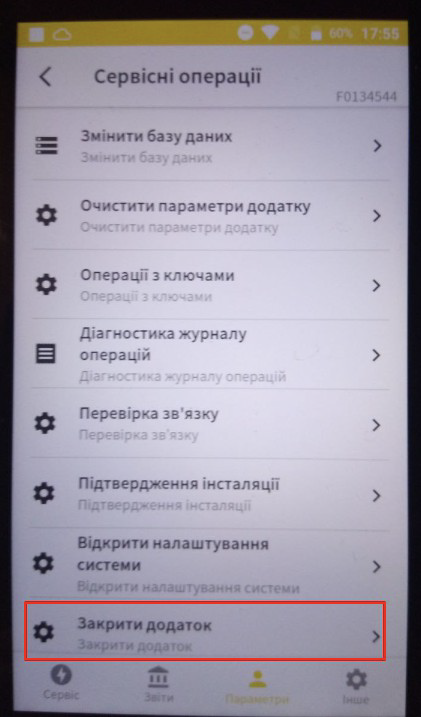

Після того, як буде налаштоване підключення до Інтернету, можна налаштовувати суміщення. Для цього потрібно вийти з додатку Raif, для чого повернутися в список операцій і вибрати пункт Закрити додаток (Мал. 6).

Мал. 6

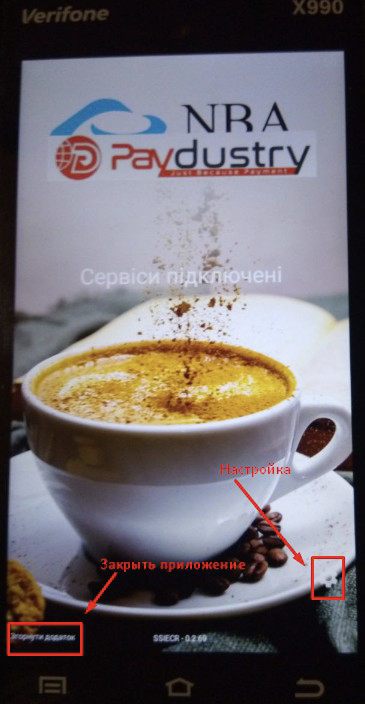

Згодом слід відкрити додаток SSIECR (якщо він був встановлений і налаштований, то він буде запущений автоматично при включенні термінала. Щоб вийти з нього треба натискати на напис Сховати додаток). Для налаштування — натискати на зображення шестерні (Мал. 7).

Мал. 7

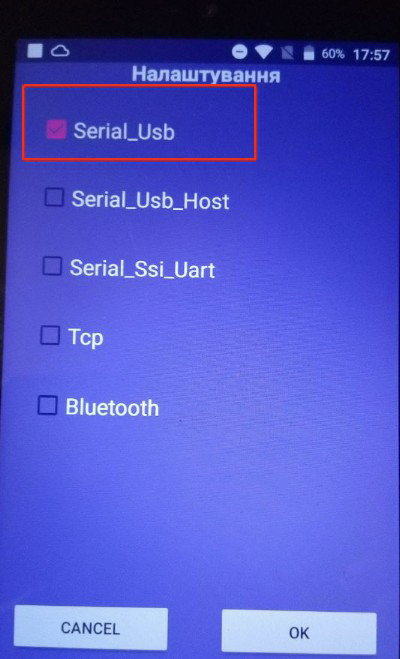

Налаштування суміщення по USB (Мал. 8). Запропоноване значення швидкості порту не змінювати. Аналогічно налаштовується суміщення по Ethernet – потрібно вибрати пункт Tcp, там буде вказаний IP термінала і порт для підключення.

Мал. 8



Підключення термінала

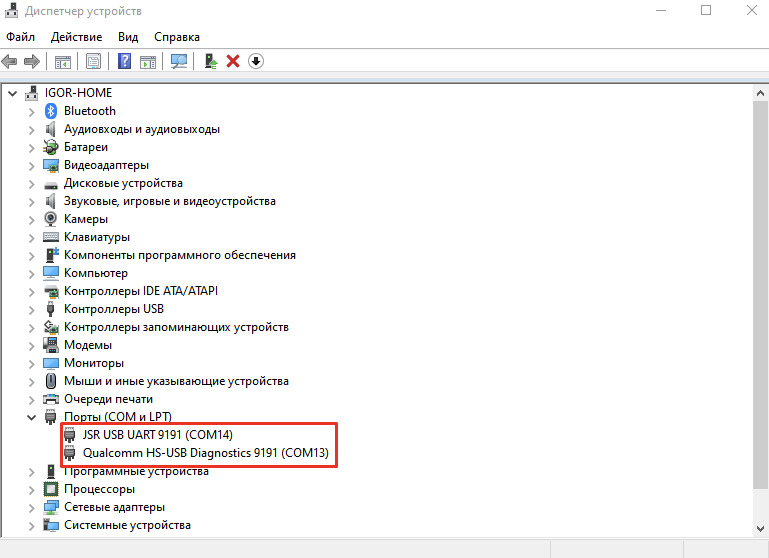

Підключення термінала можливе як по COM/USB так і по Ethernet. При використанні підключення по COM/USB при встановленні необхідних драйверів термінал підключається наступним чином (Мал. 9).

Мал. 9



Підключення термінала по COM/USB виконується за допомогою звичайного USB<->USB Type-С кабелю. При налаштуванні термінала в Торгсофт слід вказувати той номер порту, який на Мал. 9 позначений як “JSR USB UART 9191”. Зазвичай він має парний номер. Особливістю цього термінала при підключенні по COM/USB є те, що кожен раз при підключенні номер порту може бути випадковим. У зв'язку з цим алгоритм в Торгсофт побудований таким чином, що підключення до термінала буде виконуватися шляхом перебору портів від 2 до 30-го. У разі проблем рекомендується в налаштуваннях термінала в Торгсофт вказувати реальний номер порту.



Перевірка підключення термінала за допомогою утиліти BankTerminalTest

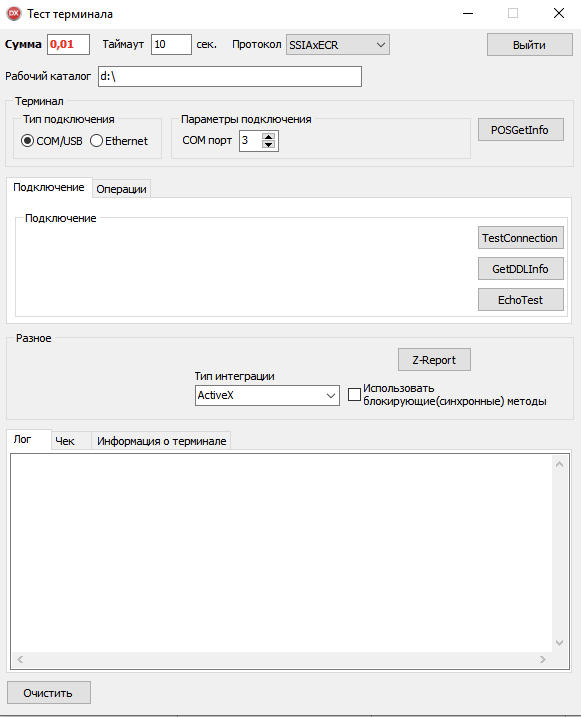

Перевірка термінала за допомогою цієї утиліти аналогічна перевірці у випадку з іншими протоколами. Вибирається відповідний протокол, вводиться номер COM-порту (або IP і порт). Для протоколу SSIAxECR не вибирається параметр Швидкість COM-порту, але вказується Таймаут. Це час у секундах, протягом якого термінал буде чекати відповіді від користувача. Значення цього параметра може бути встановлено в межах від 40 до 420. Також доступний параметр Робочий каталог. Це каталог, у якому буде зберігатися файл логу. Якщо каталог не вказаний, то лог формуватися не буде (Мал. 10).

Мал. 10



Не рекомендується змінювати встановлені за замовчуванням параметри Тип інтеграції і перемикач Використовувати блокуючі методи. Ці налаштування залишені для тестування майбутніх версій бібліотеки.



Підключення термінала Verifone Х990 в Торгсофт

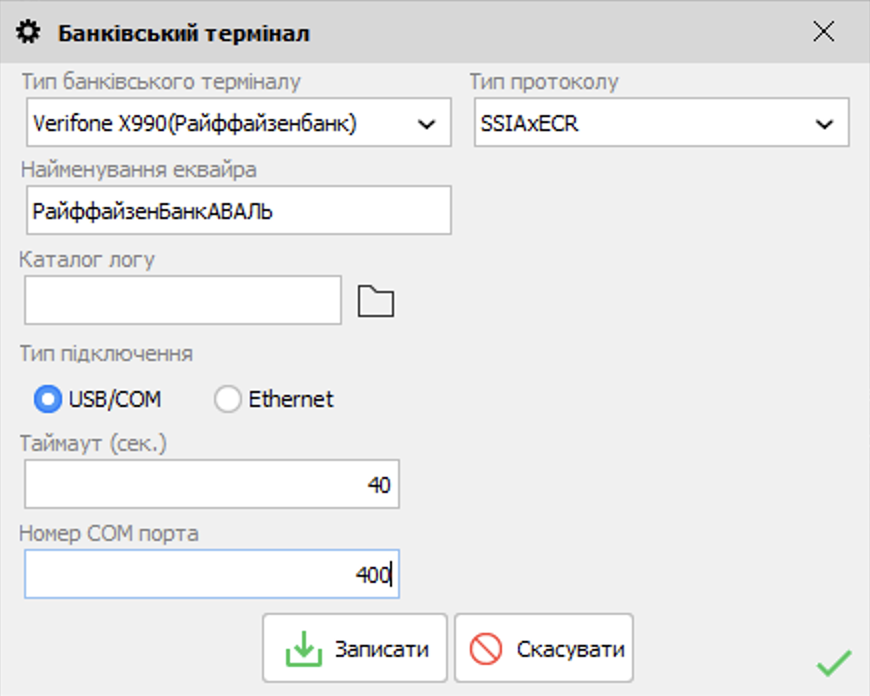

Форма налаштування банківського термінала (Мал. 11).

Мал. 11

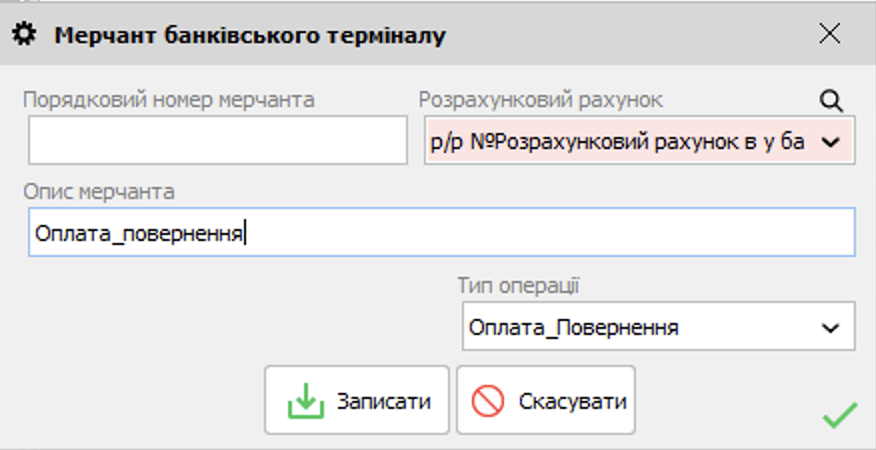

Форма налаштування мерчанта (операції) банківcкого термінала (Мал. 12).

Мал. 12



Якщо на терміналі зареєстровано один мерчант, то в поле введення порядкового номера мерчанта слід залишити 0, в іншому разі номер відповідного мерчанта, який треба уточнити в банку. Тип операції доступний тільки один - Оплата_Возврат.

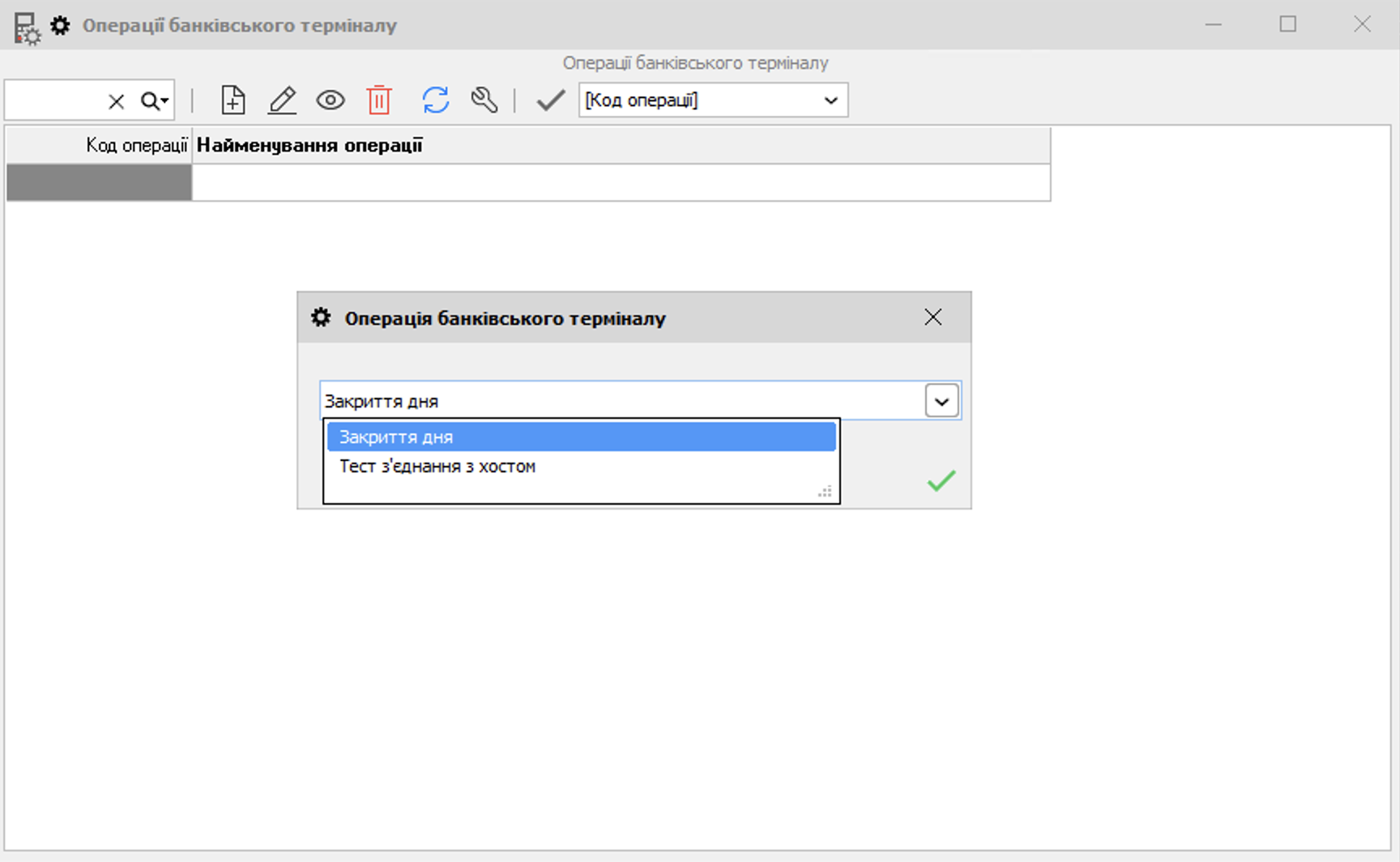

Для цього протоколу доступні 2 додаткові операції: Закриття дня і Тест з'єднання з хостом (Мал. 13).

Мал. 13
