Налаштування ВТД-РД-РД1 з Торгсофт

•Потрібно під’єднати ваги до роутера через Ethernet-кабель та увімкнути їх.

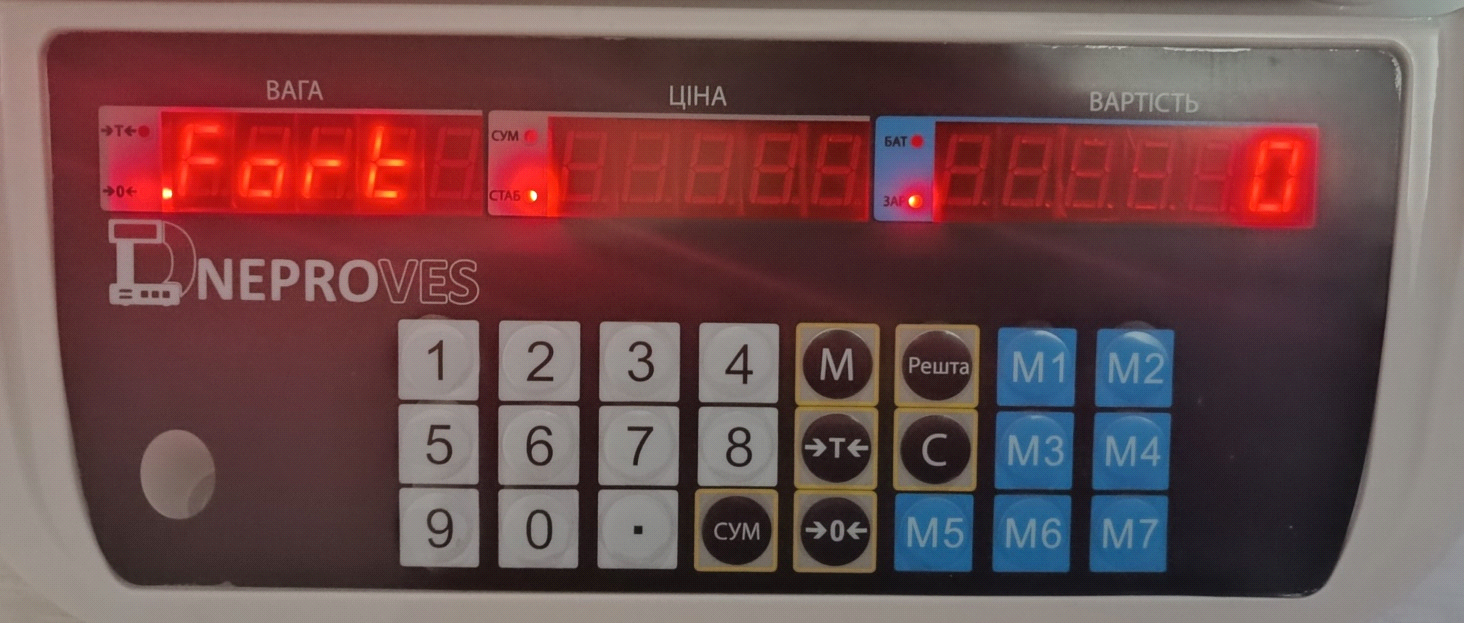

•На вагах потрібен протокол передачі 0. Для цього виконуємо наступні дії:

oНатисніть клавіші М та 5 для переходу до налаштувань.

oДва рази натисніть клавішу «Сум», щоб у полі "Вага" текст "Fort".

oНатисніть на кнопку з цифрою 0.

oЩоб зберегти зміни натисніть на кнопку «Сум».

Мал. 1

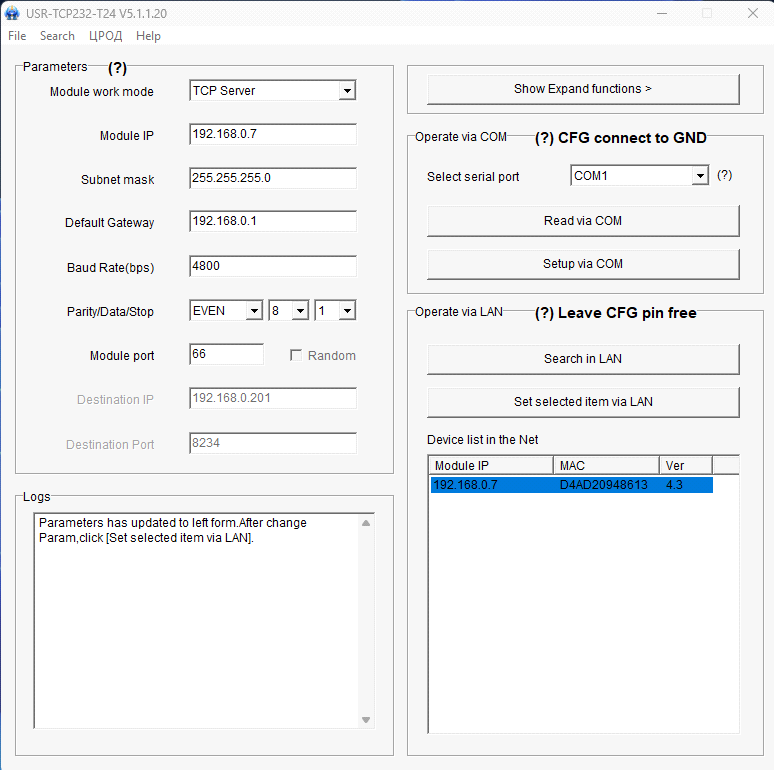

•Запустити програму «USR-TCP232-T24».

Після запуску виконати дію «Search in LAN», та переконатися, що в таблиці «Device list in the Net» з’явилися потрібні нам ваги (Мал. 2).

Мал. 2

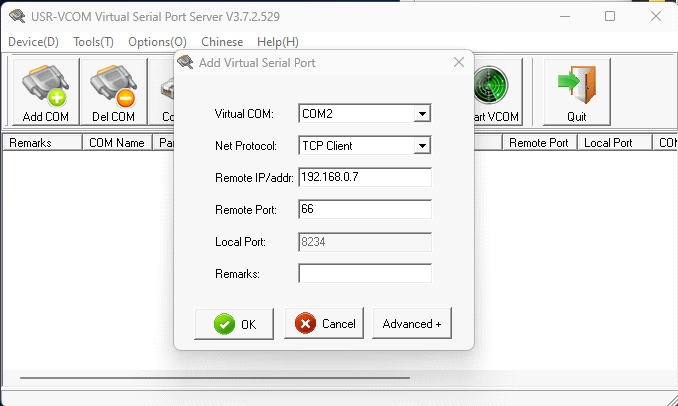

•Встановити та запустити програму «USR-VCOM_V3.7.2.529». В цій програмі потрібно створити віртуальний СОМ-порт (Мал. 3).  Для цього:

oНатискаємо на кнопку Add COM

oОбираємо вільний СОМ-порт

oВ полі Remote IP/addr вводимо адресу що була в Module IP у програмі USR-TCP232-T24. В даному прикладі, це 192.168.0.7

oВ полі Remote Port вводимо номер порту що був у Module Port у програмі USR-TCP232-T24. В даному прикладі, це 66.

oНатискаємо ОК.

•Після створення віртуального СОМ-порту згортаємо програму USR-VCOM, але не закриваємо.

Мал. 3

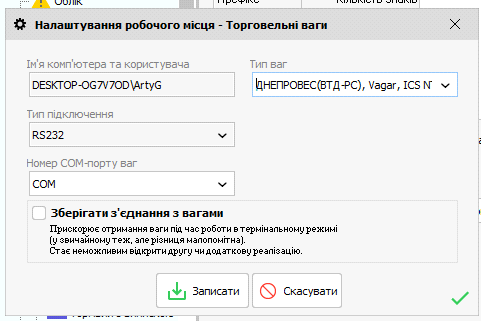

•Відкриваємо налаштування в Торгсофт: Налаштування – Параметри – Вага – Встановити/Налаштувати – в полі Тип ваг обираємо варіант ДНЕПРОВЕС(ВТД-РС), Vagar, ICS NT, Mettler Toledo -  вказуємо створений раніше віртуальний СОМ-порт (Мал. 4) – Записати – перезавантажити програму.

Мал. 4



•В реалізацію додати ваговий товар – на ваги підтягнеться ціна товару, цей товар потрібно буде зважити, і дані з ваг передадуться до Торгсофт.
