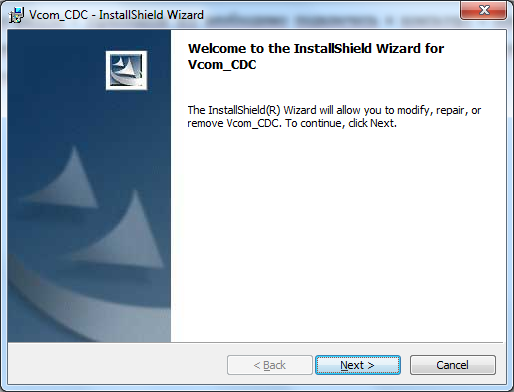

Для початку роботи з терміналом його необхідно підключити до комп'ютера за допомогою USB шнура, який йде в комплекті з ним і включити його. Після підключення необхідно запустити програму CipherLab_VCOM_CDC_V1.00 (програма дозволяє термінал "прив'язати" до певного COM порту), яку можна знайти на диску, який поставляється з даним терміналом. Розпочнеться підготовка до установки і з'явиться вікно (Мал. 1)

clip0115

Мал. 1



В даному вікні необхідно натиснути на кнопку Next.

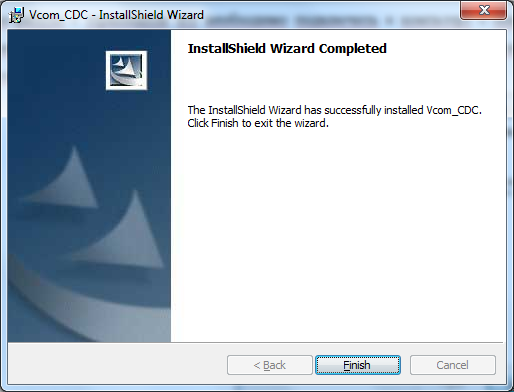

У наступному вікні потрібно натиснути кнопку Install. Після цього почнеться установка програми. Після закінчення установки з'явиться вікно (Мал. 2).

clip0116

Мал. 2



В даному вікні необхідно натиснути на кнопку Finish.

Після цього потрібно зайти в пункт меню Windows Пуск-натиснути правою клавішею миші по пункту Мій комп'ютер (Мал. 3) і вибрати пункт Властивості.

clip0117

Мал. 3

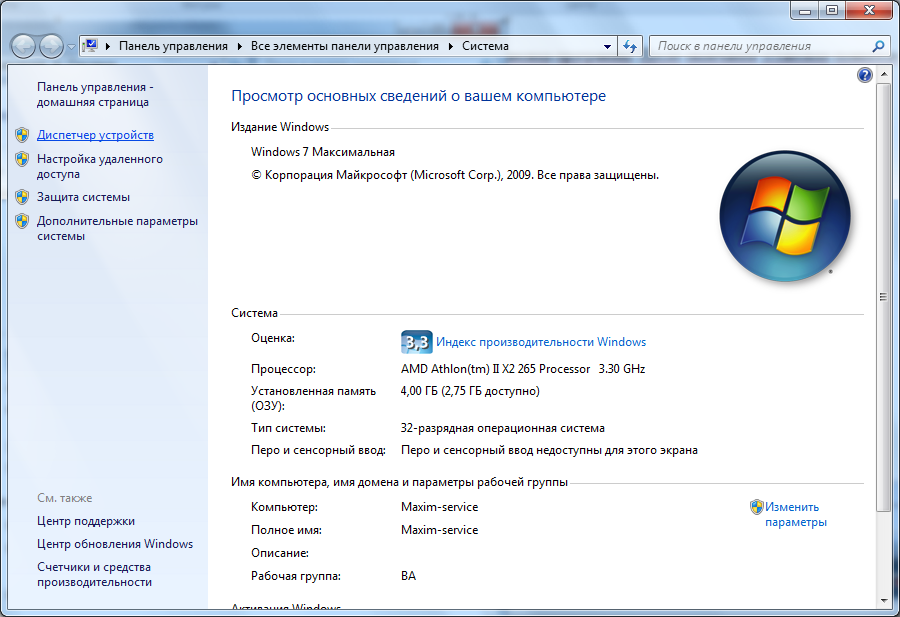

Відкриється вікно (Мал. 4).

clip0118

Мал. 4



В даному вікні необхідно клікнути по напису Диспетчер пристроїв (на малюнку виділено синій кольором)



Примітка. У Windows XP замість вікна (Рис.4) відкривається інше вікно. У цьому вікні необхідно перейти на закладку Устаткування і натиснути на кнопку Диспетчер пристроїв.

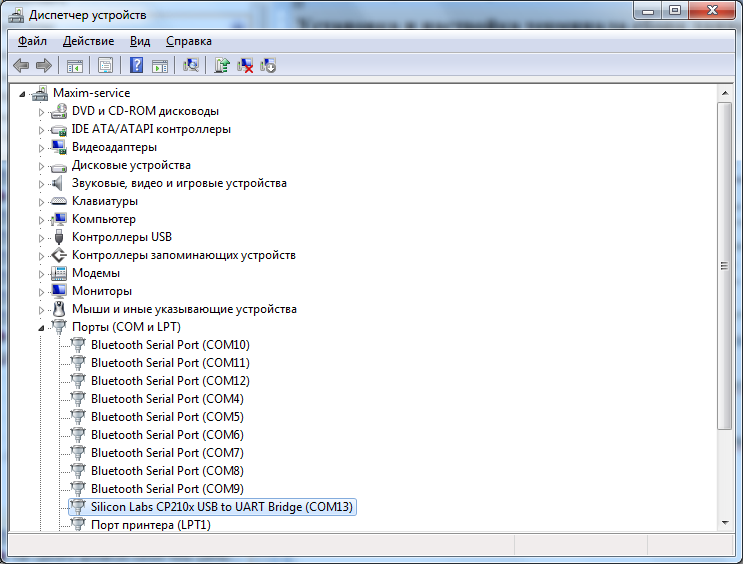

Відкриється вікно (Мал. 5).

clip0119

Мал. 5



Даний сканер повинен "прив'язатися" до певного COM порту (номер COM порту вказується в дужках як це видно з малюнка). Даний номер необхідно запам'ятати або записати, щоб в подальшому не забути. Даний номер буде потрібен в подальшій настройці терміналу. В даному випадку це COM13.

Перший етап настройки закінчено.

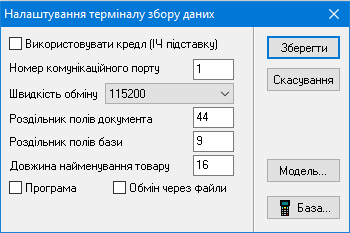

Тепер необхідно перейти до налаштувань в програмі Торгсофт і вивантаження товарів. Потрібно зайти в програму під правами Власника і вибрати пункт меню Налаштування - Налаштування терміналу збору даних. Відкриється однойменне вікно (Мал. 6).

Налаштування терміналу збору данних

Мал. 6



Користувачеві необхідно встановити всі як показано на малюнку вище. При натисканні на кнопку Модель відкриється ще одне вікно в якому потрібно буде вибрати зі списку пункт Cipher Lab 8001 і натиснути на кнопку записати. Для збереження всіх налаштувань для роботи з терміналом необхідно у вікні (Мал. 6) натиснути на кнопку Зберегти.

Після цього можна приступати до формування відомості інвентаризації.

Після того як відомість інвентаризації буде сформована необхідно створити з програми текстовий файл, який потім можна буде завантажити в термінал збору даних для проведення інвентаризації. Для цього у вікні Товар на інвентаризації потрібно натиснути на кнопку Робота з терміналом збору даних і вибрати пункт Завантажити в термінал базу товарів. Після чого з'явиться вікно з написом про те, що в термінал буде завантажено така-то кількість описів товарів. При натисканні на кнопку Так відкриється вікно з вибором місця зберігання сформованого файлу з описами товарів. Після вказівки потрібного місця зберігання і введення в поле Ім'я файлу бажаного імені необхідно натиснути на кнопку Зберегти. Після збереження програма запитає у користувача відкрити даний файл чи ні. Можете його не відкривати, натиснути на кнопку Ні.

На цьому вивантаження товарів з програми Торгсофт в термінал збору даних закінчено.

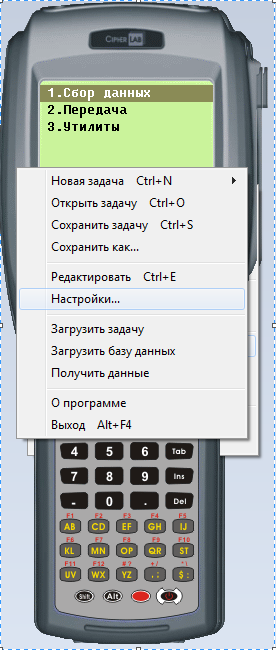

Для завантаження отриманого файлу в термінал необхідно скористатися програмою AG8500. Вона поставляється разом з даним терміналом збору даних. Відкриється вікно (Мал. 7).

clip0120111

Мал. 7



При натисканні на праву кнопку миші на зображенні терміналу відкриється меню в якому необхідно вибрати пункт Налаштування (Мал. 7).

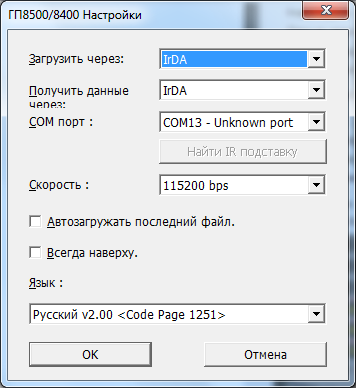

Відкриється вікно (Мал. 8).

clip0121

Мал. 8



У полях Завантажити через та Отримати дані через необхідно за допомогою списку вибрати пункт IrDa.

В поле COM порт необхідно вказати номер порту зі списку, який ми дізналися з малюнка 5. Всі інші настройки залишити без зміни і натиснути на кнопку ОК.



Примітка. Необхідний номер може з'являтися в випадаючому списку тільки при ввімкненому терміналі збору даних.



Для завантаження файлу з описами товару в термінал на самому пристрої необхідно перейти в пункт меню Програми-Завантаження бази. На екрані з'являться 3 пункта меню, Вам необхідно вибрати пункт 1а база. Як тільки з'явиться напис З'єднання .... необхідно натиснути правою клавішею миші по зображенню терміналу збору даних (Мал. 7) і вибрати пункт Завантажити базу даних. Відкриється вікно з вибором файлу опису товарів, який був отриманий раніше. Після його вказівки необхідно натиснути на кнопку Відкрити. У разі позитивного результату термінал збору даних видасть відповідний звук. А на екрані монітора з'явиться повідомлення Завантаження завершено!



Доповнення

У комплекті з даними терміналом поставляються дві прошивки - завдання. Одна (Barcode8200 стандартная.AGX), встановлена ​​на терміналі за замовчуванням, дозволяє проводити інвентаризацію з підтвердженням просканованого штрих-коду або введення кількості вручну. Іншими словами один раз просканували штрих-код на товарі перерахували його і в термінал ввели кількість даного товару. При цьому користувач не сканує кожен раз штрих-код одного і того ж товару. Або після кожного сканування необхідно підтверджувати просканувати штрих-код. При цьому на екрані терміналу після сканування відображається штрих-код товару і його назва.

Друге завдання (Barcode8200_циклічне введення.AGX), яку користувач при бажанні може завантажити в термінал, дозволяє проводити інвентаризацію без підтвердження просканувати штрих-коду кожного разу. Але в даному випадку користувач на екрані терміналу не зможе побачити назву товару. На екрані терміналу буде відображатися тільки просканований штрих-код на короткий час.

У всьому іншому ці два завдання нічим не відрізняються

Для завантаження завдання в термінал необхідно запустити програму Ag_Load, яка поставляється разом з терміналом. Відкриється вікно (Мал. 9).

clip0122

Мал. 9



В даному вікні необхідно встановити в полях все також як і на малюнку вище. В поле Номер COM порту зі списку потрібно вибрати той COM порт, який був визначений на малюнку 5.



Примітка. Необхідний номер може з'являтися в випадаючому списку тільки при ввімкненому терміналі збору даних.



При натисканні на кнопку Відкрити (Мал. 9) необхідно знайти і вказати назву необхідної задачі і натиснути на кнопку Відкрити. Після цього в терміналі необхідно зайти в пункт меню Програми-Завантаження завдання і дочекатися напису З'єднання ... Після цього на комп'ютері у вікні (Мал. 9) потрібно натиснути на кнопку Завантажити почнеться завантаження завдання. Після вдалого завершення термінал видасть відповідний звук і на екрані монітора з'явиться напис Завантаження завершено.

У термінал успішно завантажена обране завдання.
