Послідовність підключення, встановлення та налаштування фіскального реєстратора DATECS FP-3141Т



Підключення принтера:

1) Підключити живлення;

2) Підключити USB кабель до комп'ютера.

Установка драйвера для реєстратора:

1) Драйвера реєстратора знаходяться на доданому до реєстратора диску (\ RegistratorSoft \ Datecs FP-3141T \ USB_COM \), тут є файл докладного опису установки;

2) Включити живлення реєстратора;

3) Драйвера для доступу до реєстратора SetOPOS.exe знаходяться на диску в папці New SetOPOS. У цій папці також знаходиться файл з докладним описом встановлення - OPOS1C.pdf.



Примітка! У вікні (Мал. 1) в поле Послідовний порт необхідно вказати порт, на який підключився Ваш принтер при установці. Номер порту можна дізнатися в диспетчері пристроїв (правою клавішею миші Мій комп'ютер-Властивості-закладка Устаткування-кнопка Диспетчер пристроїв-розгорнути пункт Порти-Datecs USB Bridge (COM *)).

Мал. 1 - DATECS

Мал. 1



Поля Тип пристрою і Швидкість передачі даних заповніть так як вказано на малюнку.



Налаштування фіскального реєстратора за допомогою програми FPWinX.exe. Дана програма знаходиться на диску в папці FPWinX.

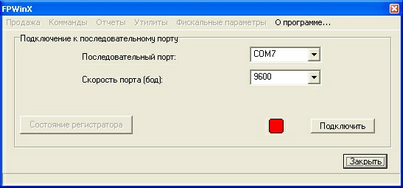

Після запуску даної програми відкриється вікно (Мал. 2).

Мал. 2 - DATECS

Мал. 2

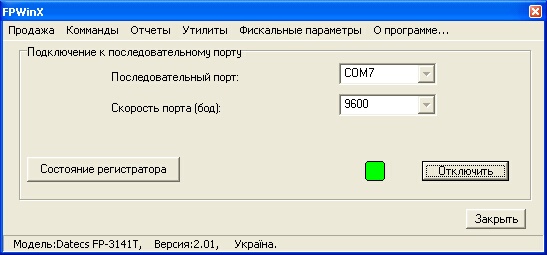

Натисніть на кнопку Підключити і в результаті успішного підключення Ви побачите вікно (Мал.3.)

Мал. 3 - DATECS

Мал. 3



Після успішного підключення можна приступати до налаштувань принтера в програмі Торгсофт.



Результат виконання команд

Код

Інтерпретація

0x0000

Без помилок





0x0001

Невизначена помилка обладнання

0x0101

Помилка принтера

0x0201

Помилка RAM

0x0301

Помилка Контрольна сума пам'яті програм

0x0401

Помилка flash пам'яті

0x0501

Помилка Дисплея

0x0601

Помилка годин, необхідно скоригувати час

0x0701

Помилка виникла внаслідок зниження живлення

0x0801

SIM: відмова обладнання

0x0901

MMC: відмова обладнання





0x0002

Немає такої команди з таким кодом

0x0102

Ця функція недоступна

0x0202

У повідомленні немає даних

0x0302

Переповнення буфера приймача / передавача





0x0003

Формат поля 0xNN03 невірний, де NN порядковий номер невірного поля





0x0004

Значення поля 0xNN04 невірний, де NN порядковий номер невірного поля





0x0005

Немає вільного місця для запису в ФП

0x0105

Помилка запису в ФП

0x0205

Заводський номер не встановлено

0x0305

Дата останнього запису менше ніж та, що намагаємося встановити

0x0405

Не можна виходити за межі доби

0x0505

Помилка фіскальної пам'яті

0x0605

Фіскальна пам'ять вичерпана

0x0705

Дана команда виконується тільки в фіскальному режимі

0x0805

дата і час були встановлені з моменту останнього аварійного обнулення ОЗУ

0x0905

З початку зміни пройшло більше 24х годин

0x0A05

Необхідно скоригувати час

0x0B05

Помилка в форматі таблиці

0x0C05

Помилка в форматі дати

0x0D05

Помилка в форматі часу

0x0E05

Час що намагаємося встановити менше поточного





0x0006

Неправильний пароль доступу





0x0007

Невірний режим апарату (перемичка)

0x0107

В даному стані зміни нездійсненна

0x0207

Необхідно вивантажити контрольну стрічку (паперову / підписану)

0x0307

Апарат знаходиться в автономному режимі





0x0008

Переповнення математики





0x0009

Не очищено

0x0109

Читання/запис по ініціалізованому вказівнику

0x0209

Адреса / параметр за межами зони

0x0309

Виділено недостатній буфер

0x0409

Помилка даних





0x000A

Недостатньо вільного місця для виконання команди

0x010A

Довжина запису більше максимуму (> 255)

0x020A

Артикул з даними кодом не знайдено

0x030A

Індекс за межами бази

0x040A

Артикул з даним кодом існує

0x050A

Податок заборонений





0x000B

Неправильний стан документа

0x010B

Недостатньо вільного місця для виконання команди

0x020B

Невідомий тип запису продажу

0x030B

Ануляція: не може починатися з даної операції

0x040B

Ануляція: дану операцію в чеку не знайдено

0x050B

Ануляція: послідовність неповна

0x060B

Анулювати нічого

0x070B

Копія заданих чеків недоступна

0x080B

Недостатньо готівки для виконання операції

0x090B

Даний вид оплати в цьому чеку заборонений

0x0A0B

Даний решта з даного виду оплати заборонена

0x0B0B

Значення знижки вийшло за межі

0x0C0B

Переповнення підсумку по чеку

0x0D0B

Переповнення по оплатах

0x0E0B

Вийшли за межі буфера

0x0F0B

Продаж: помилка в кількості

0x100B

Продаж: помилка в ціні

0x110B

Ануляція: видаляється послідовність залочена





0x00C0

TMPBuff: Не відповідає заголовок

0x01C0

TMPBuff: дані не збіглися з попередньо записаними

0x02C0

TMPBuff: за межами буфера





0x00D0

SIM: неправильний порядок обчислення хеша

0x01D0

SIM: підпис не збігається

0x02D0

SIM: поточний відкритий ключ не відповідає збереженому в ФП





0x00D1

MMC: картку необхідно форматувати

0x01D1

MMC: Помилка створення файлу, файл з таким ім'ям вже існує

0x02D1

MMC: Не можу прочитати файл, запитаний розмір на читання більше фактичного розміру файлу

0x03D1

MMC: Спроба провести операції з відкритим файлом

0x04D1

MMC: помилка відкриття файлу - не знайдений файл або директорію





0x00F0

Форматованого рядка: Параметри

0x01F0

Форматованого рядка: Тип даних

0x02F0

Форматованого рядка: Вибір шрифту

0x03F0

Форматованого рядка: Вирівнювання

0x04F0

Форматованого рядка: Позиції в рядку

0x05F0

DBF: Формат файлу невірний

0x06F0

DBF: Кількість полів більше максимального

0x07F0

DBF: Звернення до неіснуючого запису

0x08F0

Неприпустимий тип поля

0x09F0

Неправильне значення в полі

0x0AF0

Значення для пошуку не задано

0x0BF0

DBF: do not open





0x00F1

Рядок введення: Величина за межами

0x01F1

Рядок введення: Не можна змінювати

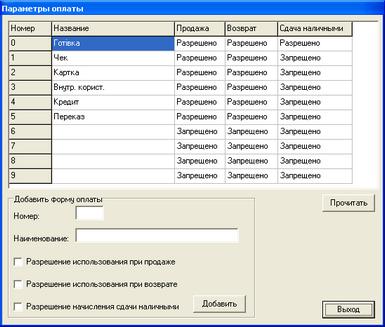

Заходимо в пункт меню Налаштування - Параметри - закладка Чек. В поле Тип чеку за допомогою меню, що випадає вибираємо: Змішаний (фіск + нефіск). Вибираємо в поле Тип фіскального принтера - Datecs FP-3141T. Далі заповнюємо поля Код оплати готівкою і Код рахунку за безготівковим розрахунком. Ці дані можна дізнатися з програми FPWinX.exe. Після успішного підключення, зайдіть в пункт меню Програми - Параметри оплати. У вікні, натисніть на кнопку Прочитати, в таблиці вище з'являться значення (Мал.4).

Мал. 4



Нас цікавить перший рядок "Готiвка" і третя - "Картка". В поля Код оплати готівкою і Кодом рахунку за безготівковим розрахунком необхідно ввести відповідні цифри з колонки Номер (Мал. 41. Рядок "Готiвка" відповідає полю Код оплати готівкою, а "Картка" - Код оплати за безготівковим розрахунком.

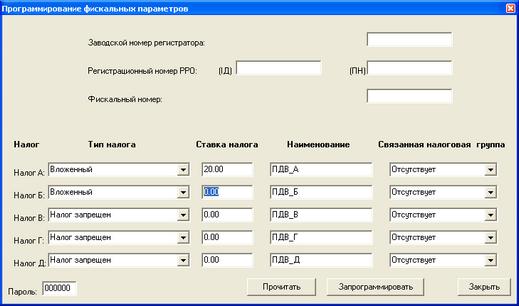

Далі заповнюємо поля Код групи з податком і Код групи без податку. Для їх заповнення заходимо в пункт меню програми FPWinX.exe Фіскальні параметри - Читання і програмування. Відкриється вікно (Мал. 5).

Мал. 5



Полю Код оплати готівкою відповідає перший рядок (Податок А), тобто 0, полю Код групи без податку відповідає будь-який інший рядок, наприклад другий (Податок Б), тобто 1. Після заповнення всіх полів в програмі Торгсофт, натисніть на кнопку Записати.
